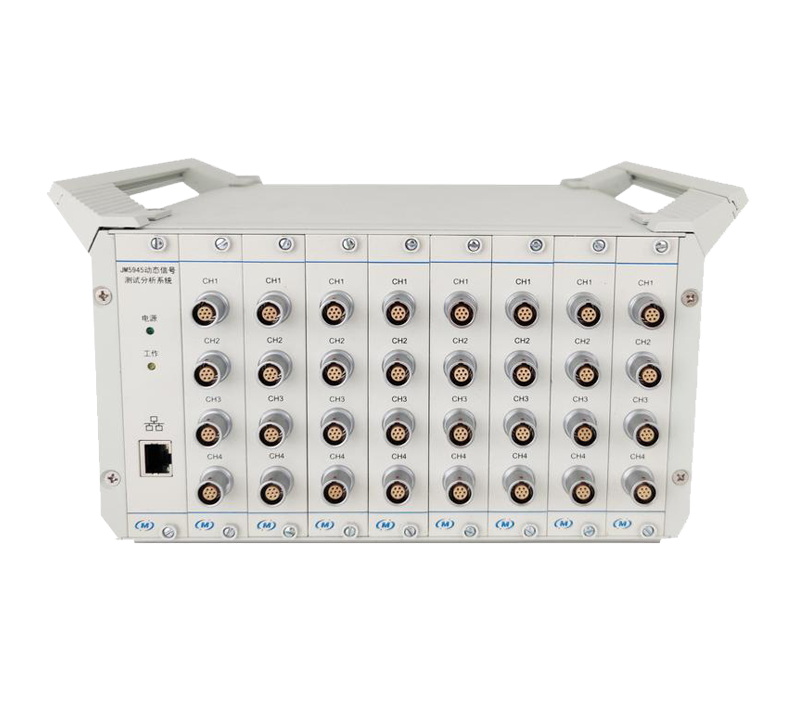

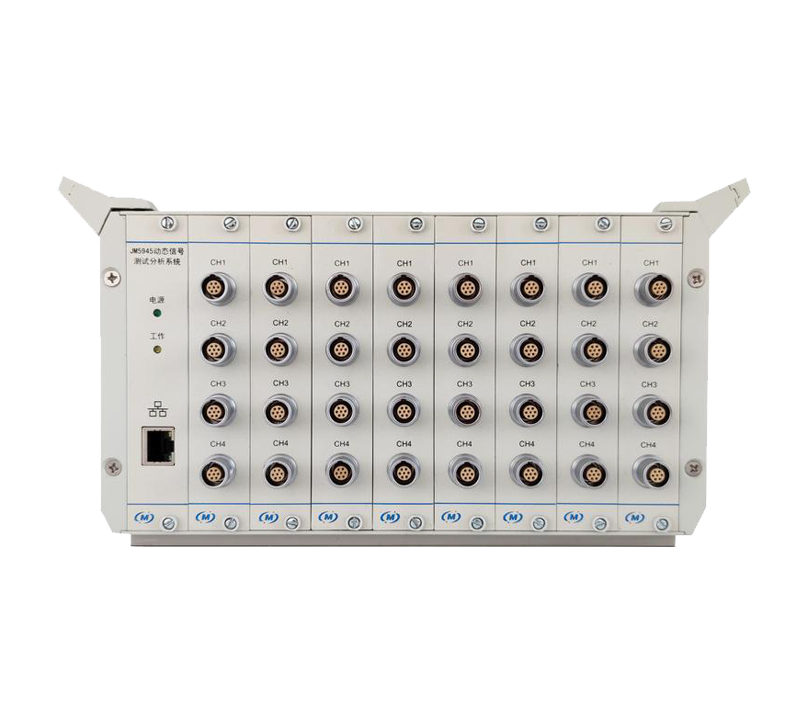

主機單元

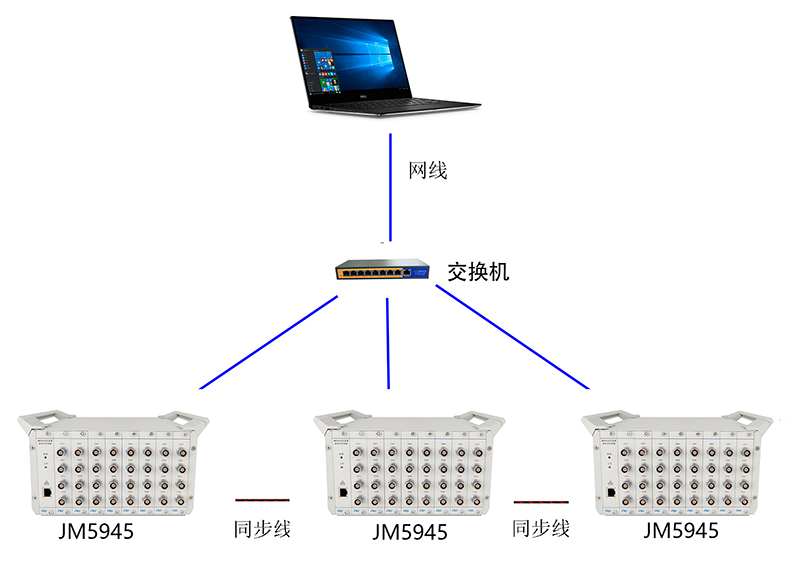

1、 通道數：32（8個采集模塊），多臺聯機工作時支持同步采集

2、 采樣速率：5kHZ/CH，多檔可設置

3、 數據接口：以太網

4、 功耗：19V/0.9A

5、 工作電源：19V/4.74A,配套AC220V電源適配器

6、 正常工作溫度范圍：-20℃～+70℃

7、 工作濕度：<85%

8、 外形尺寸（L×W×H，mm）：250×250（不含接地端子）×135（含腳墊）

9、 重量：3.5kg

JM5945-1模塊

1. 測量點數： 4通道/卡

2. AD位數：24 bits

3. 采樣方式：并行同步采樣

4. 精度：優于0.3%

5. 通道接口：DB15接口

6. 測量內容：全橋、半橋、1/4橋無補償（120Ω和350Ω）、三線制自補償應變片、電壓、電阻及電阻型傳感器等

7. 應變量程：±100000με、±30000με、±10000με、±3000με；分辨率0.5με；

8. 測量誤差：±0.2% FS±1με

9. 供電橋壓：2V、5V、10V(電流35mA)

10. 橋路設置方式：每通道獨立設置

11. 電壓輸入范圍：±10Vp、±3.3Vp、±1Vp、±330mVp、±100mVp、±33mVp、±10mVp 七擋量程，誤差小于±0.5%FS±1mv

12. 輸入阻抗：>10 MΩ

13. 模擬濾波器：截止頻率（Hz，-3±1dB）：30、100、1k、pass ；衰減率：約-12dB/oct

14. 頻率示值與頻率分辨率誤差：優于0.01%

15. 動態范圍：＞100dB

16. 通道間干擾：優于120dB

17. 單臺設備及多臺設備級聯的通道間同步相位誤差：0°

18. 采樣觸發方式：手動觸發、定時觸發、內觸發（信號觸發）

19. 采樣長度：取決于設置或硬盤容量

20. 采用過采樣技術，大大降低了對前置濾波器的要求，提升了系統的可靠性及精度，在45%采樣率以下平坦度優于0.02dB，55%以上衰減率大于100dB

JM5945-2模塊

1. 測量點數： 4通道/卡

2. AD位數：24 bits

3. 采樣方式：并行同步采樣

4. 精度：優于0.3%

5. 通道接口：雷莫航空插座

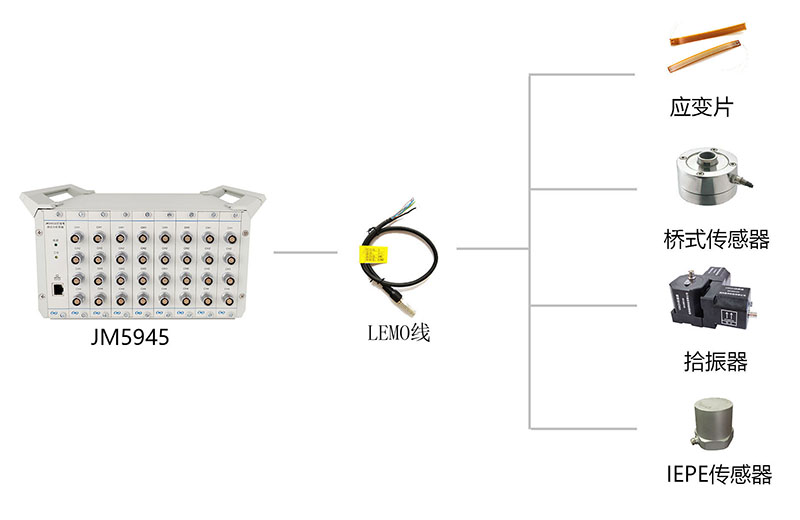

6. 測量內容：全橋、半橋、1/4橋無補償（120Ω）可定制350Ω、三線制自補償應變片、電壓、IEPE、電阻及電阻型傳感器等

7. 應變量程：±100000με、±30000με、±10000με、±3000με；分辨率0.5με；

8. 測量誤差：±0.2% FS±1με

9. 供電橋壓：2V、5V、10V(電流35mA)

10. 橋路設置方式：每通道獨立設置

11. 電壓輸入范圍：±10Vp、±3.3Vp、±1Vp、±330mVp、±100mVp、±33mVp、±10mVp 七擋量程，誤差小于±0.5%FS±1mv

12. IEPE供電電源：24V/4mA

13. 輸入阻抗：>10 MΩ

14. 模擬濾波器

    1. 截止頻率（Hz，-3±1dB）：30、100、1k、pass ；衰減率：約-12dB/oct

    2. 高通濾波器：0.2Hz，1Hz

15. 頻率示值與頻率分辨率誤差：優于0.01%

16. 動態范圍：＞100dB

17. 通道間干擾：優于120dB

18. 單臺設備及多臺設備級聯的通道間同步相位誤差：0°

19. 采樣觸發方式：手動觸發、定時觸發、內觸發（信號觸發）

20. 采樣長度：取決于設置或硬盤容量

21. 采用過采樣技術，大大降低了對前置濾波器的要求，提升了系統的可靠性及精度，在45%采樣率以下平坦度優于0.02dB，55%以上衰減率大于100dB
