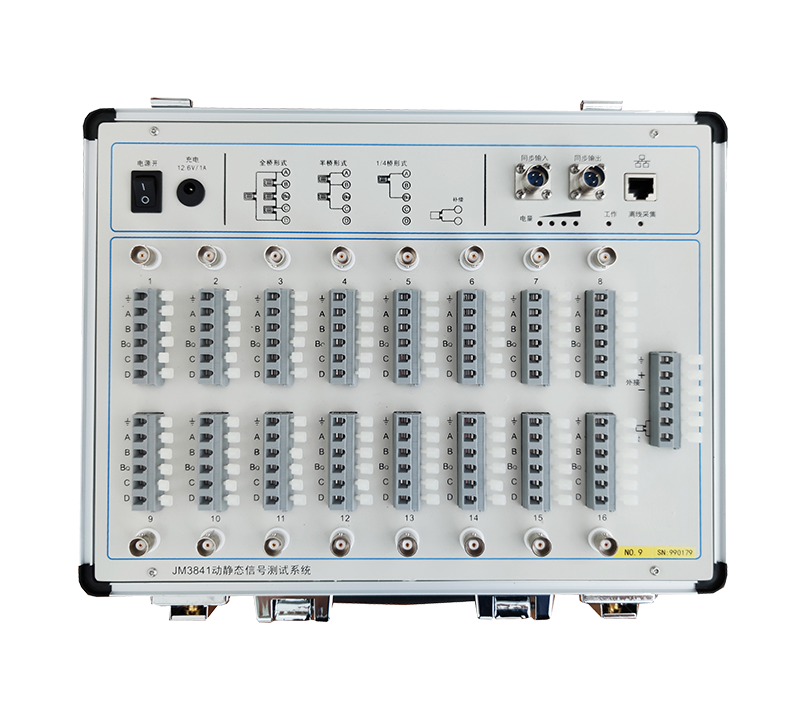

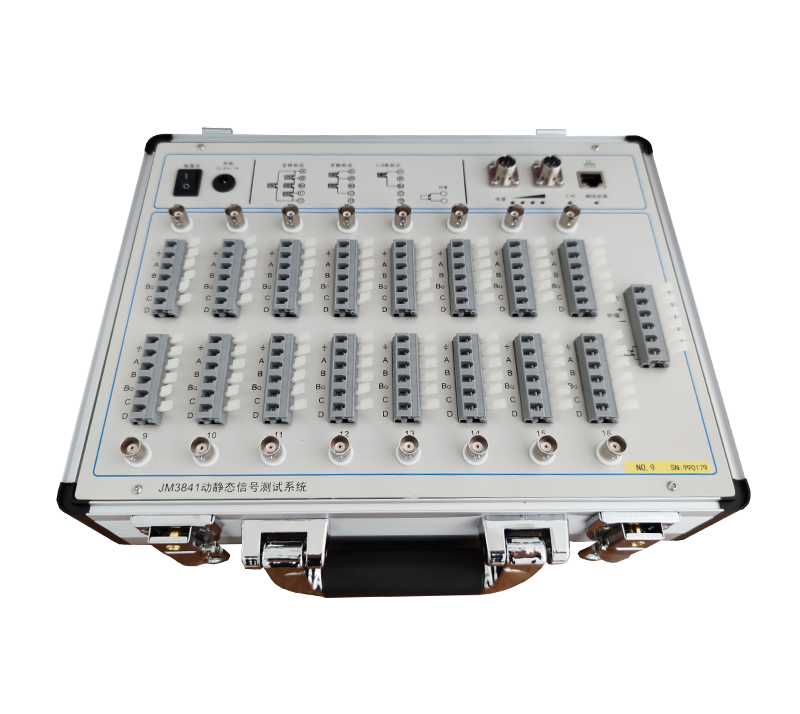

一、概述

JM3840/JM3841動靜態信號測試系統是一款支持靜態和低速動態應變、電壓、IEPE測試的高性能測試系統，特別適合測點分布相對分散的工程測試場合,所有測點同步進行采集。系統支持以太網組網測試。儀器內置鋰電池工作，也支持外接直流電源（蓄電池）供電，并且直流供電的范圍很寬，使用十分便捷。儀器每個測點橋路獨立設置，每臺儀器有一個補償片接入端子，可在軟件中分別為每個測點選擇補償片，現場測試方式更加靈活。每個測點設有應變接線端子和BNC輸入端子，可接應變片、拾振器、IEPE型傳感器、各種橋式傳感器，可以測量應力應變、加速度、溫度、力等信號，廣泛應用于橋梁、建筑的檢測試驗和疲勞試驗現場。端子設置為電壓輸入時可以直接連接如拾振器的電壓輸出型傳感器，設置為IEPE時可以直接配接IEPE傳感器。儀器每個通道采用獨立24bits ADC，具有較高的信噪比，保證每個通道同步采集，多臺儀器組網時通過連接同步線也能保證所有通道的同步性。

二、應用范圍

?研究院、高校、企業的實驗室進行科研實驗

? 土木工程、電子電器、汽車工業、機械工程、軌道交通、船舶工業、兵器工業等領域結構性能、動力學性能等測試

三、系統特點

?內置可充電鋰電池組，電池滿足航空運輸規范，便于航空攜帶，適用各種工程試驗現場

?內置多功能適調器，無需外掛調理模塊，可完成應力應變、橋式傳感器、電壓（支持差分電壓）、IEPE、熱電阻、熱電偶、三線變阻器、4-20mA等信號的測試

?支持千兆以太網通訊，與計算機實時通訊可長時間實時、無間斷記錄多通道信號，所有通道并行同步工作

?軟件支持靜態和動靜態測試

?支持在線、離線測試，重新上電可繼續上次測量

?每通道獨立設置測量內容，通道間完全隔離，不會產生干擾

? 采用分布式結構，進口優質按壓端子，方便了現場接線工作

?全電子化、程控化設計

?極高的交、直流精度和極/佳的交流幅頻特性

四、系統組成

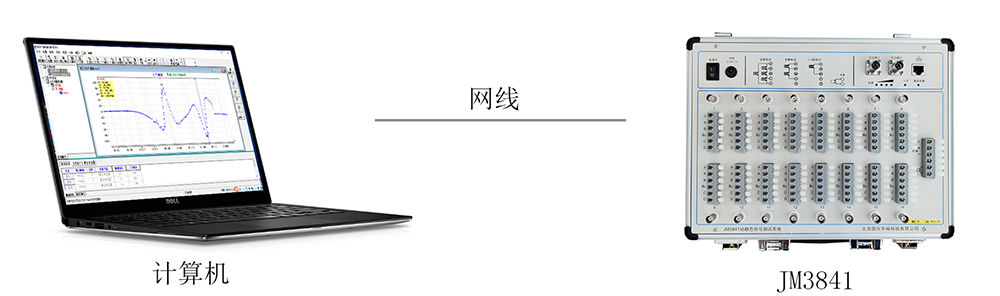

單臺通過網線連接示意圖

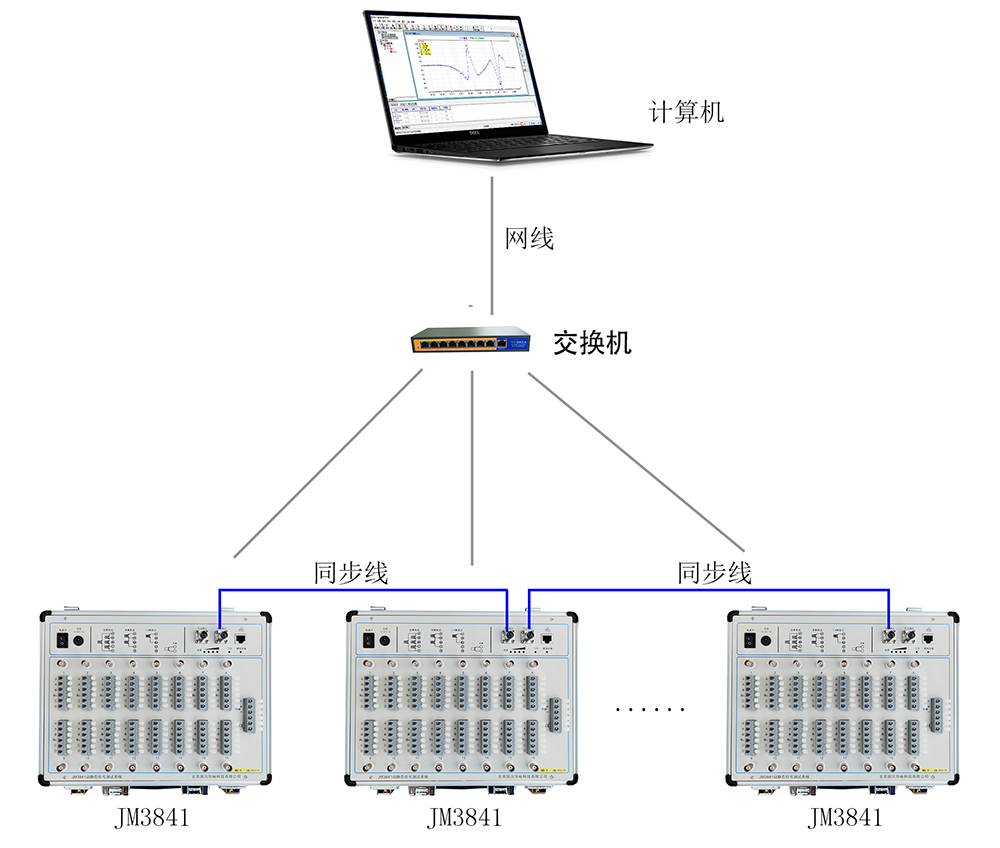

多臺通過交換機連接示意圖

五、主要性能指標

1.測點數：8點/臺;16點/臺

2.應變量程：±30000με/±10000με/±3000με/±1000με/±300με

3.高分辨率：0.02με

4.測量誤差：±0.2% FS±1με

5.平衡方式：硬件平衡，16bit-DAC

6.平衡范圍：0 ～±25000με

7.供橋電壓：2Vdc

8.應變接口；進口按壓端子

9.應變片阻值：50 ～ 20000Ω

10.橋路形式：全橋、半橋、1/4橋（三線制、無補償、公共補償）

11.電壓/IEPE

a)大輸入范圍：±10V、±3.33V、±1V、±330mV、±100mV、±33mV、±10mV可設置

b)頻率下限：電壓輸入時為DC(0Hz)，IEPE輸入時為0.159Hz

c)IEPE供電：+24V/4mA

d)接口：BNC

12.模擬濾波器：

截止頻率（Hz，-3±1dB）：10、30、100、PASS

衰減率：約-12dB/oct

13.采樣方式：每通道獨立ADC并行同步采集

14.AD位數：24bits

15.采樣速率：1kHz/CH，多擋可設置

16.工作模式：在線

17.通訊方式：LAN（多臺組網）

18.支持靜態、動態應變測試

19.系統支持設備數：不低于100臺

20.電源：

a)內置大容量鋰電池，11.1V/4.5AH

b)外接直流電源DC12～16V，支持12V蓄電池或太陽能電池

21.功耗：11.1V/0.3A

22.結構形式：箱式

23.重量：3000g

24.外形尺寸（L×W×H，mm）:320X210X105；320×250×105
