一、概述

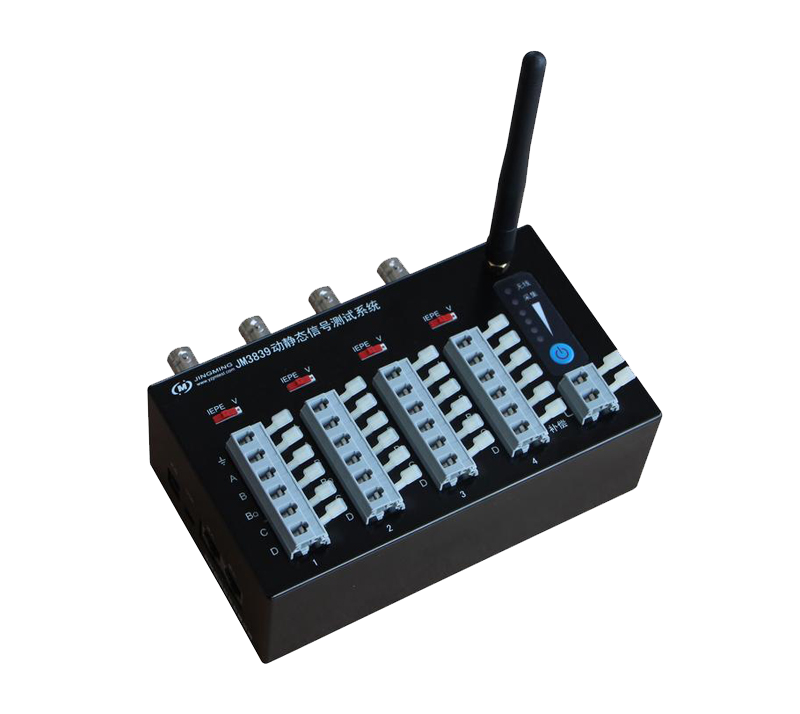

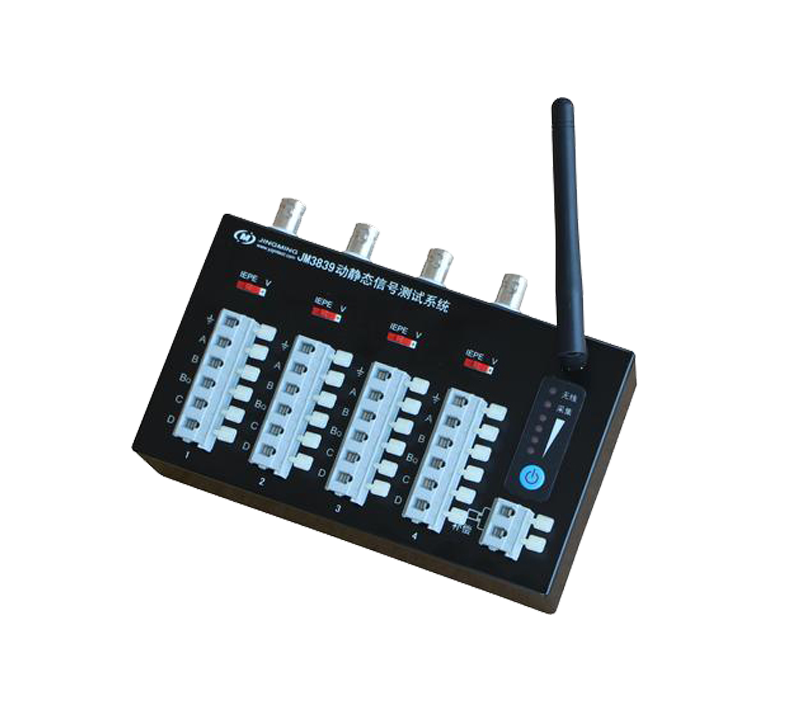

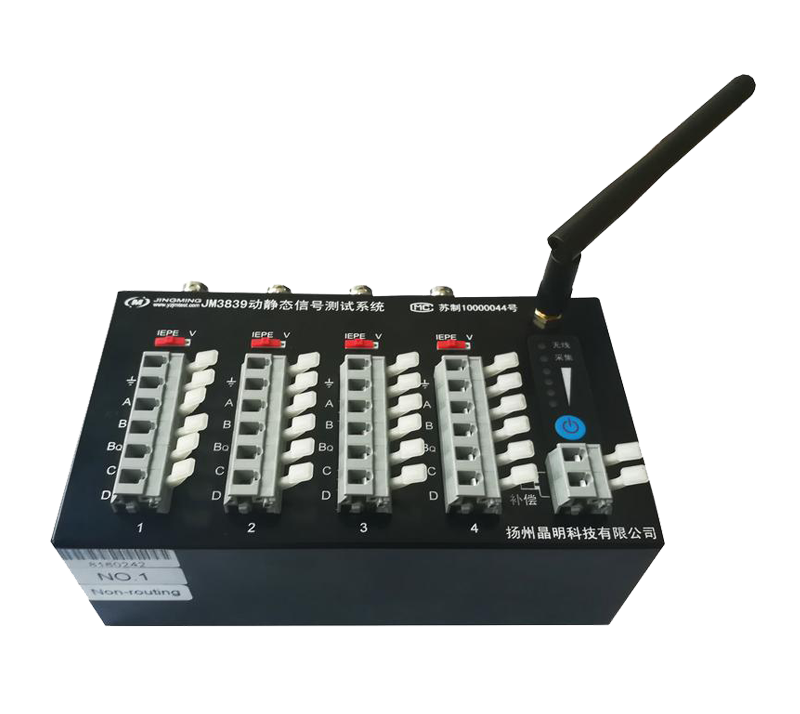

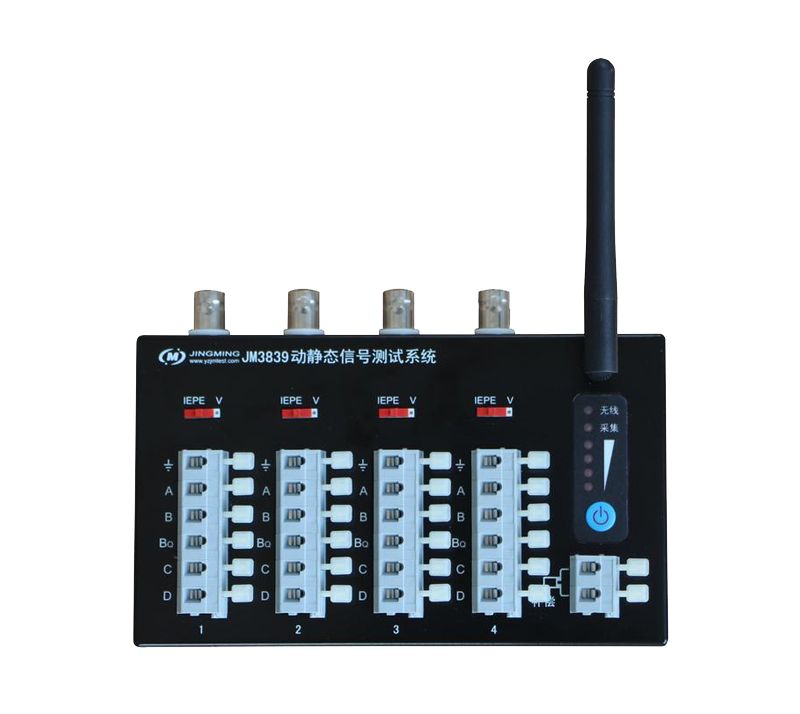

JM3839動靜態信號測試系統，4通道/臺，每通道可以用于測應變或測振動。測振動可配接電壓型或壓電式傳感器。儀器支持AC220V供電，也支持外接直流電源（蓄電池）供電，并且直流供電的范圍很寬，使用十分便捷，多臺儀器有線組網（采用易于制作的網線）測試時，可通過外接直流電源（蓄電池）供電線纜集中供電，方便了現場的布線。儀器每個測點橋路獨立設置，每臺儀器有一個補償片接入端子，可在軟件中分別為每個測點選擇補償片，現場測試方式更加靈活。每個測點有一個BNC輸入端子，設置為電壓輸入時可以直接連接如拾振器的電壓輸出型傳感器，設置為IEPE時可以直接配接IEPE傳感器。儀器每個通道采用獨立24bits ADC，具有較高的信噪比，保證每個通道同步采集，多臺儀器組網時也能保證所有通道的同步性。

二、應用范圍

?工程試驗現場（混凝土或鋼結構的動載強度試驗）

? 土木工程、機械工程等領域高空不易于布線環境下的結構力學性能測試

三、系統特點

?體積小巧，內置可充電鋰電池組，電池滿足航空運輸規范，便于航空攜帶，適用各種工程試驗現場

?內置多功能適調器，無需外掛調理模塊，可完成應力應變、橋式傳感器、電壓、IEPE等信號的測試

?支持Zigbee、WiFi、USB、總線通訊，與計算機實時通訊可長時間實時、無間斷記錄多通道信號，所有通道并行同步工作

?軟件支持靜態和動靜態測試

?支持在線、離線測試，重新上電可繼續上次測量

?每通道獨立設置測量內容，通道間完全隔離，不會產生干擾

? 采用分布式結構，進口優質按壓端子，方便了現場接線工作

?全電子化、程控化設計

?極高的交、直流精度和極/佳的交流幅頻特性

四、系統組成

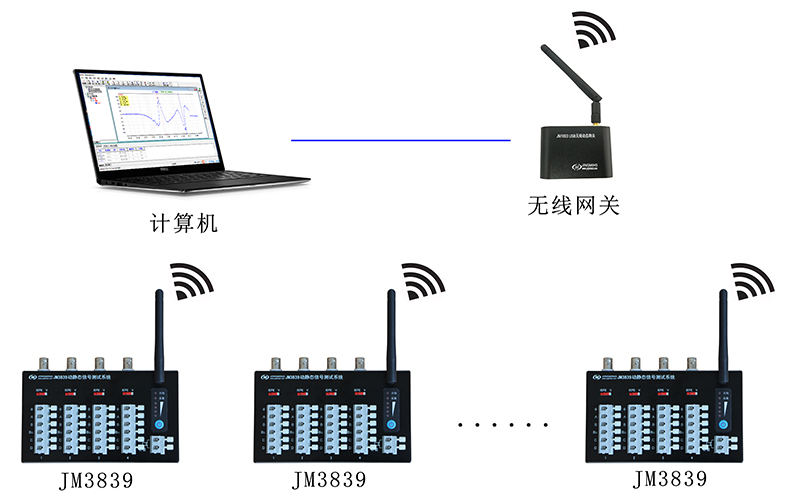

無線連接示意圖

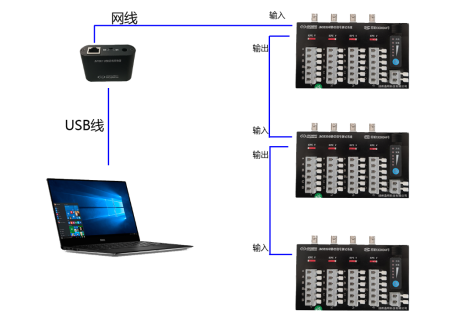

多臺總線連接示意圖

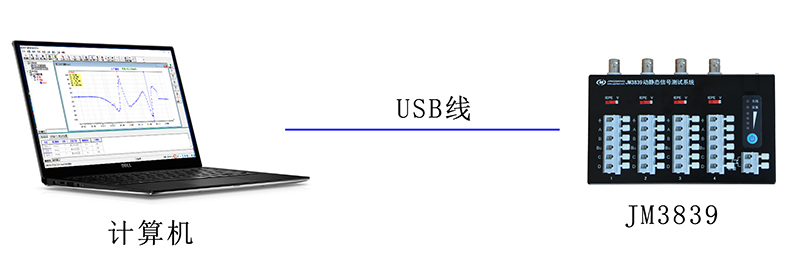

單臺USB線直連示意圖

五、主要性能指標

1.測點數：4點/臺

2.應變量程：±50000με/±16666με/±5000με/±1666με/±500με

3.高分辨率：0.02με

4.測量誤差：±0.2% FS±1με

5.平衡方式：硬件平衡，16bit-DAC

6.平衡范圍：0 ～±25000με

7.供橋電壓：2Vdc

8.應變接口；進口按壓端子

9.應變片阻值：50 ～ 20000Ω

10.橋路形式：全橋、半橋、1/4橋（三線制、無補償、公共補償）

11.電壓/IEPE

a）大輸入范圍：±10V、±3.33V、±1V、±330mV、±100mV、±33mV、±10mV可設置

b）頻率下限：電壓輸入時為DC(0Hz)，IEPE輸入時為0.044Hz

c）IEPE供電：+24V/4mA

d）接口：BNC

12.模擬濾波器：

截止頻率（Hz，-3±1dB）：10、30、100、300

衰減率：約-12dB/oct

13.采樣方式：每通道獨立ADC并行同步采集

14.AD位數：24bits

15.采樣速率：1kHz，多擋可設置

16.工作模式：在線或離線

17.通訊方式：USB（單機）/RS422（多臺組網）

18.支持靜態、動態應變測試

19.內置存儲器容量：1G

20.離線測試存儲方式：文件

21.系統支持設備數：不低于100臺

22.電源：

a）內置大容量鋰電池，11.1V/2.6AH

b）外接直流電源DC9～36V，支持12V蓄電池或太陽能電池

23.功耗：11.1V/0.2A

24.結構形式：盒式

25.重量：883g

26.外形尺寸（L×W×H，mm）:170×100×51.5

27.通訊接口：

a）單臺設備可通過miniUSB口直接連接

b）多臺設備可通過總線級聯擴展

c）總線接口：RJ45

d）總線類型：RS422

e）總線傳輸距離：兩臺設備間不低于200米

f）可定制ZigBee或WiFi無線測試功能
