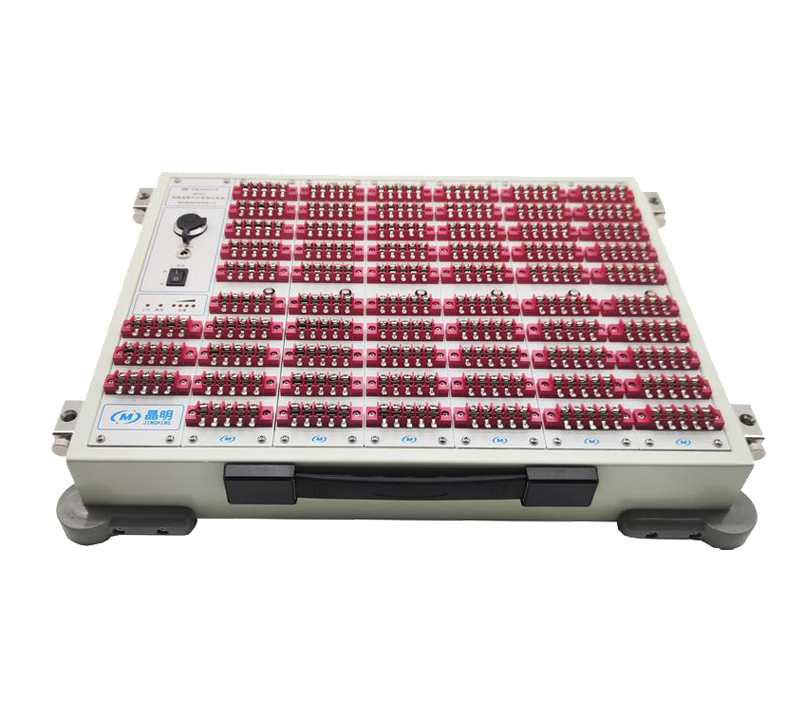

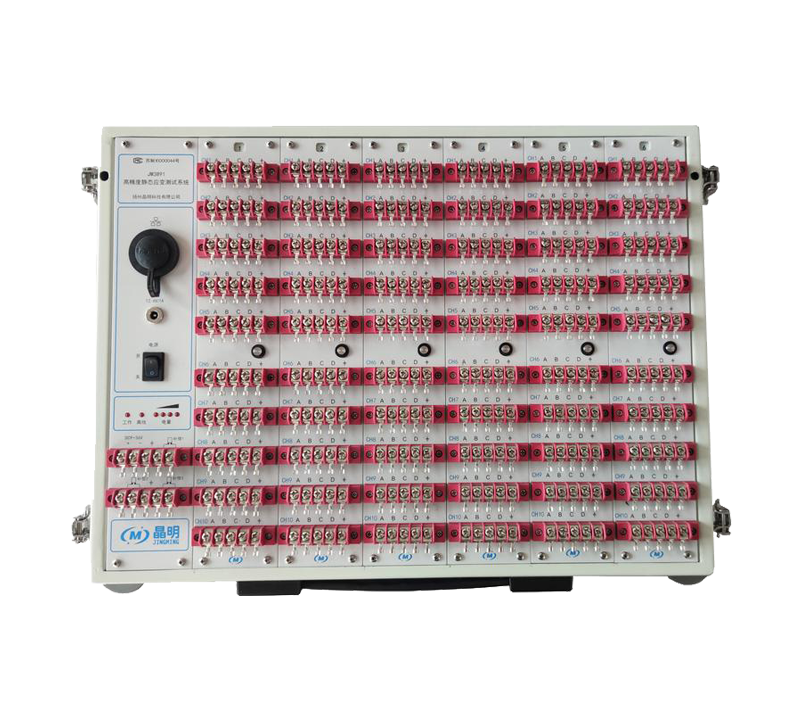

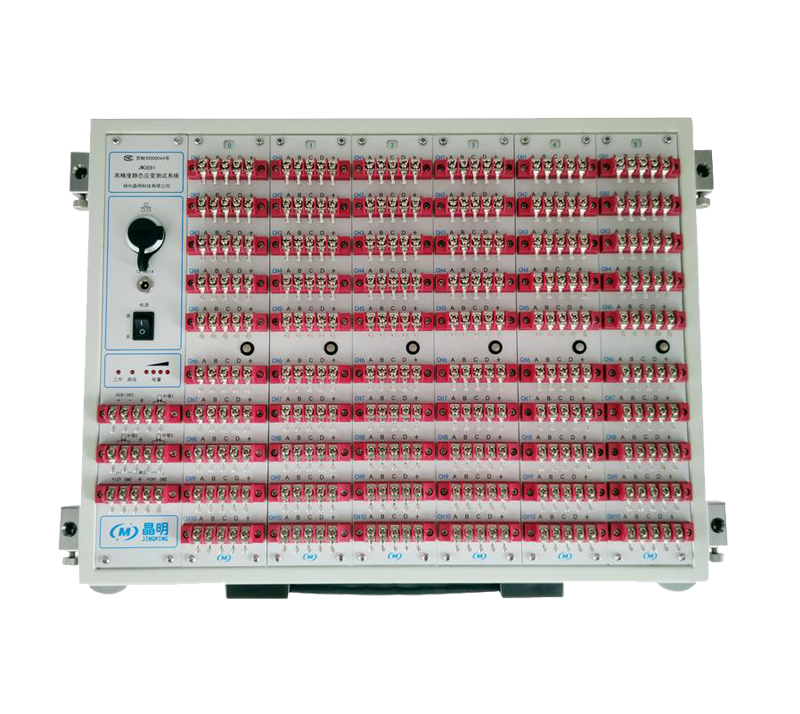

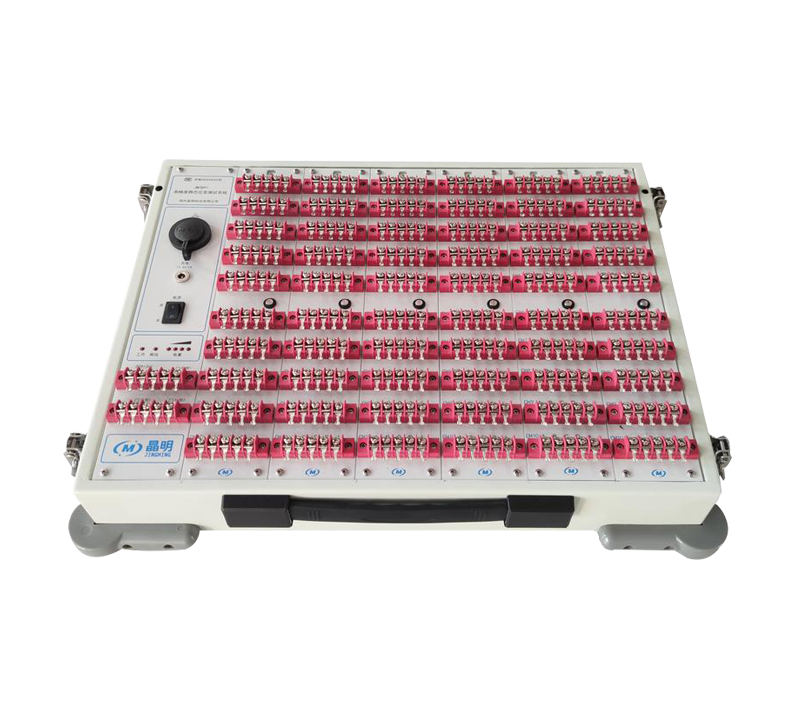

一、概述

JM3891高精度靜態應變測試分析系統每臺儀器60測點，可擴展至6000測點，特別適合測點分布相對集中的工程測試場合。系統支持單臺RJ45接口直接聯接測試及多臺之間通過交換機組網測試。儀器每個測點橋路獨立設置，每個測點橋壓獨立提供，可以實現通道之間零干擾。每臺儀器可有3個補償片接入，可在軟件中為每個測點分別選擇任意補償片，現場測試方式更加靈活。另外每10個通道（即一個插板）增加一路溫度測量，可對熱電偶自動冷端補償。

二、應用范圍

?高校實驗室教學實驗（土木工程等力學專/業）

?工程試驗現場（混凝土或鋼結構的靜載強度試驗）

?土木工程、汽車工業、機械工程、軌道交通等領域大型結構集中式結構性能測試（結構強度、疲勞試驗、偽動力試驗）

三、系統特點

?每一測點獨立組橋，支持全橋、半橋、1/4橋（120Ω/240Ω/350Ω）、1/4 橋（公共補償片）、三線制、四線制、電壓輸入(熱電偶)、電阻及電阻型傳感器（支持三線制）、4-20mA變送器等

?通道之間完全隔離且獨立設置，子開關切換測點，真正消除了熱電勢及開關接觸電勢的影響，具有極高的穩定性及回復性

?多測點設備具三補償片設計，而且可自由配置，適應多種試件或溫度場要求

?不同于傳統電橋原理，接線更簡單方便

?支持12VDC、24VDC傳感器供電

?超高高低溫測試穩定性，自帶6個溫度測量點，熱電偶測量時自補償冷端溫度

?多種量程可設置，適合各種應變測試

?內建完善的充電管理功能，電池容量直觀顯示，支持外接直流電源（太陽能電池）及充電器充電

?導線電阻測量：自動計算長導線電阻，系統完成對測量結果的自動修正

?內置大容量存儲器，支持在線、離線測試，重新上電可繼續上次測量

?高穩定性、高可靠性，適用于長期監測測試

?配套專/業的測試分析軟件，適合各類工程測試

四、系統組成

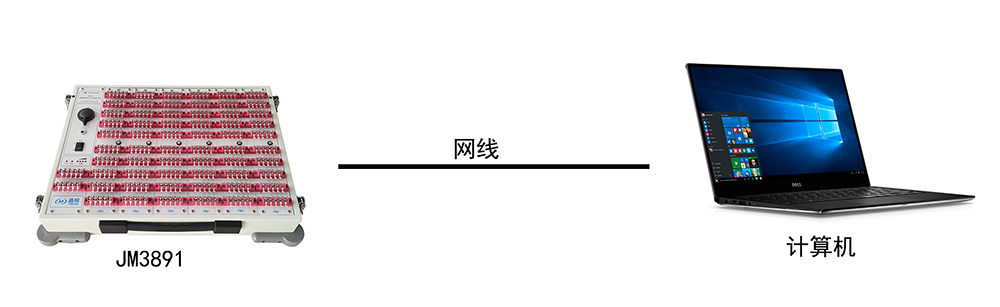

單臺設備連接示意圖

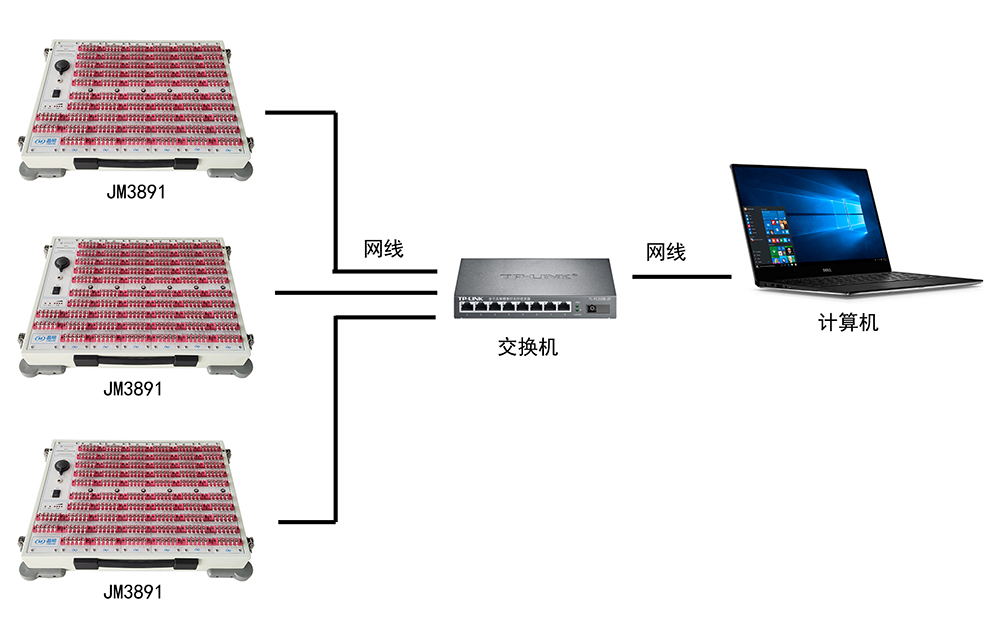

多臺設備連接示意圖

五、主要性能指標

1.測點數：60測點

2.采集速率：50ms/通道

3.應變量程(1/4橋、半橋)：±3900με/±7800με/±15600με/±31200με/±62500με/±500000με

4.應變量程(全橋)：±15600με/±31200με/±62500με/±1250000με/±250000με/±2000000με

5.小電壓量程：0-15.625mV/0-31.25mV/0-62.5mV/0-125V/0-250mV/0-2000mV

6.大電壓量程：±10V

7.應變高分辨率：0.1με

8.電壓高分辨率：0.16μV

9.測量精度：±5‰FS±1με

10.平衡方式：初讀數法

11.橋壓：DC2V

12.靈敏系數設置范圍：無限/制

13.穩定性：溫漂：<1με/℃；時漂：<3με/4h

14.測量內容：全橋、半橋、1/4橋（120Ω/240Ω/350Ω）、1/4 橋（公共補償片）、三線制、四線制、電壓輸入(熱電偶)、電阻及電阻型傳感器（支持三線制、四線制）、4-20mA變送器等

15.橋路設置方式：每通道獨立設置

16.AD位數：24bits

17.接口：螺釘焊片式紅色接線端子

18.通訊接口類型：以太網

19.系統容量：系統支持多個網絡系統同時工作，單個網絡系統支持不少于256臺設備

20.電池容量：11.1V/4.5AH

21.充電器：12.6V/1A

22.功耗：1.33W

23.使用環境: GB6587.1-86-Ⅱ

24.尺寸(L*W*H,mm)：486*373*124

25.重量：8.4kg
