一、概述

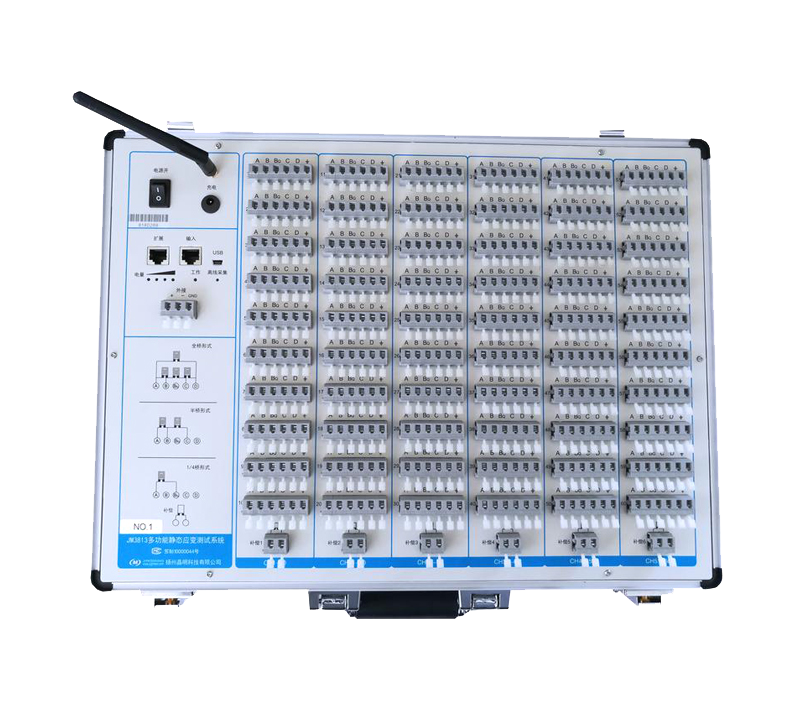

JM3813多功能靜態應變測試系統每臺儀器60測點，可擴展至6000測點，特別適合測點分布相對集中的工程測試場合。系統支持單臺USB接口直接聯接測試及多臺之間通過總線級聯組網測試。儀器支持AC220V供電及外接直流電源供電，并且直流供電的范圍很寬，使用十分便捷。儀器內置大容量存儲器，可保存數萬次測試數據。儀器每個測點橋路獨立設置，每臺儀器有六個補償片接入端子，可在軟件中為每個測點分別選擇任意補償片，現場測試方式更加靈活。

JM3813多功能靜態應變測試系統是創新設計的第三代靜態應變儀，不用連接線，不用短接片，真正地消除了熱電勢的影響，儀器自身不會產生漂移，系統絕 對真實反映應變信號的實際變化；同時系統也具有諸多適應現場測試（如測點利用率、供電方式、組網方式、測試方式、遠程遙測等）的人性化功能。我們的振弦式測試產品和電阻應變式測試產品可以無縫集成于一個測試系統中。支持多種橋路形式及傳感器、支持多種通訊接口的萬 能應變測試系統。

二、應用范圍

?高校實驗室教學實驗（土木工程等力學專 業）

?工程試驗現場（混凝土或鋼結構的靜載強度試驗）

?土木工程、汽車工業、機械工程、軌道交通等領域大型結構集中式結構性能測試（結構強度、疲勞試驗、偽動力試驗）

三、系統特點

?每一測點獨立組橋，支持全橋、半橋、1/4橋（120Ω應變片無補償、公共補償、三線制）、電壓（熱電偶）、電阻及電阻型傳感器（支持三線制）,支持1/4橋?qū)Ь€電阻自動測試、4-20mA變送器等

?多測點設備具六補償片設計，而且可自由配置，適應多種試件或溫度場要求

?電子開關切換測點，真正消除了熱電勢及開關接觸電勢的影響，具有極高的穩定性及回復性

?電池、外接直流電源或總線供電，充分適應現場供電要求

?內建完善的充電管理功能，電池容量直觀顯示，支持外接直流電源（太陽能電池）及總線充電

?多種量程可設置，適合各種應變測試

?導線電阻測量：自動計算長導線電阻，系統完成對測量結果的自動修正

?內置大容量存儲器，支持在線、離線測試，重新上電可繼續上次測量

?采用分布式結構，進口優質按壓端子，方便了現場接線工作

?支持USB、總線組網、ZigBee無線組網、2G/3G/4G遠程遙測等多種測試方式

?具有準動態測試功能，可部分替代動靜態應變儀用于橋梁等的動應變測試

?高穩定性、高可靠性，適用于長期監測測試

?配套專 業的測試分析軟件，適合各類工程測試

四、系統組成

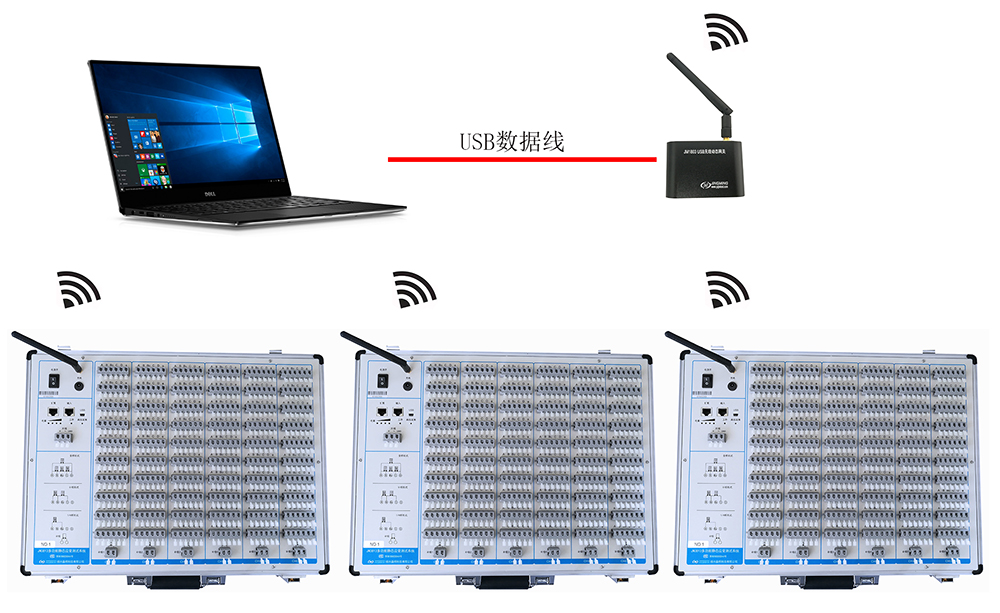

無線連接示意圖

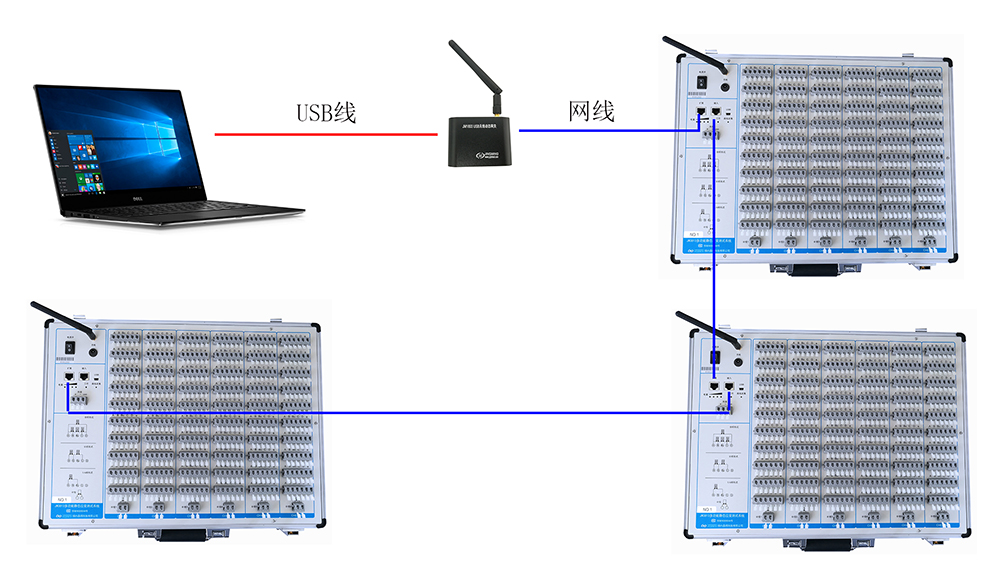

多臺總線連接示意圖

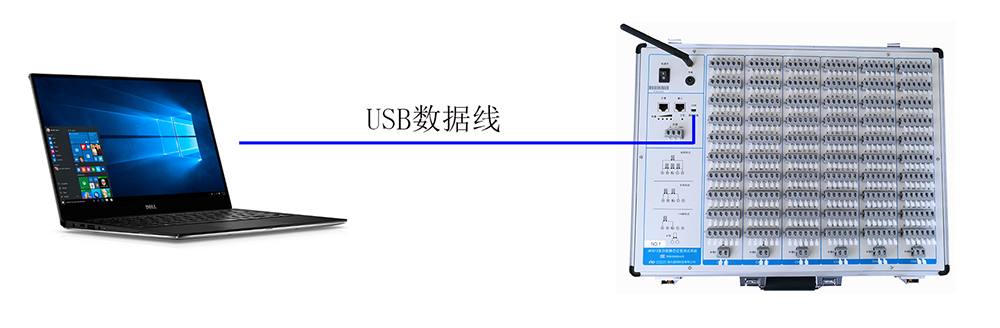

單臺USB連接示意圖

五、主要性能指標

1.測點數：60測點

2.量程：±15000με/±30000με/±60000με可設置

3.分辨率：0.5με/1με/2με（根據量程）

4.測量精度：±0.2% FS±1με

5.平衡方式：初讀數法

6.平衡范圍：±15000με/±30000με/±60000με（根據量程）

7.橋壓：DC2V

8.靈敏系數設置范圍：無限 制

9.穩定性：溫漂：<1με/℃；時漂：<3με/4h

10.應變片阻值：50 ～ 20000Ω，理論無限 制

11.采樣速率：1Hz/2Hz（靜態測試）

12.橋路類型：全橋、半橋、1/4橋（120Ω應變片無補償）、1/4 橋（公共補償片）、三線制自補償應變片、電壓輸入(熱電偶)、電阻及電阻型傳感器（支持三線制）、4-20mA變送器等

13.橋路設置方式：每通道獨立設置

14.電壓輸入范圍：0～±1V多檔可設置

15.AD位數：24bits

16.接口：快裝卸端子排

17.工作模式：在線或離線

18.內置存儲器容量：2MB（可擴充至8MB）

19.離線測試數據存儲形式：文件

20.離線測量文件數：15max

21.內置可充電鋰離子電池，可邊充電邊工作

22.USB： 單臺設備可通過USB口實現完全的測試功能

23.無線

a)通訊協議： IEEE802.15.4/ZigBee通訊協議

b)天線：外接

c)傳輸距離：設備間視距500米，多設備間路由可達數十公里

24.總線

a)通訊接口類型：RJ45

b)通訊總線類型：RS422

c)總線傳輸距離：相鄰設備間不低于1200米

d)總線供電范圍：DC 9～36V

e)總線可為鋰電池充電，充電電流100mA（慢充）

25.系統容量：系統支持多個網絡系統同時工作，單個網絡系統支持不少于256臺設備

26.電池容量：11.1V/4.5AH

27.充電器：12.6V/1A

28.功耗：11.1V/0.45A

29.使用環境: GB6587.1-86-Ⅱ

30.結構形式：箱式

31.重量（Kg）：5.1

32.尺寸(L*W*H,mm)：460*340*105

JM1802 USB 網關主要性能指標

1.連接接口：miniUSB

2.通訊接口：USB

3.工作電源：計算機USB口供電

4.無線：

a)通訊協議：符合IEEE802.15.4/ZIGBEE通訊標準

b)支持節點容量：256

5.總線：（本系統不適用）

a)通訊接口類型：RJ45

b)通訊總線類型：RS422

c)外接電源供電范圍（可根據需要接入）：9～36VDC

d)支持節點容量：128

6.有線/無線工作方式選擇：微型撥動開關

7.重量：70g

8.外形尺寸(L×W×H,mm):70×55×24
