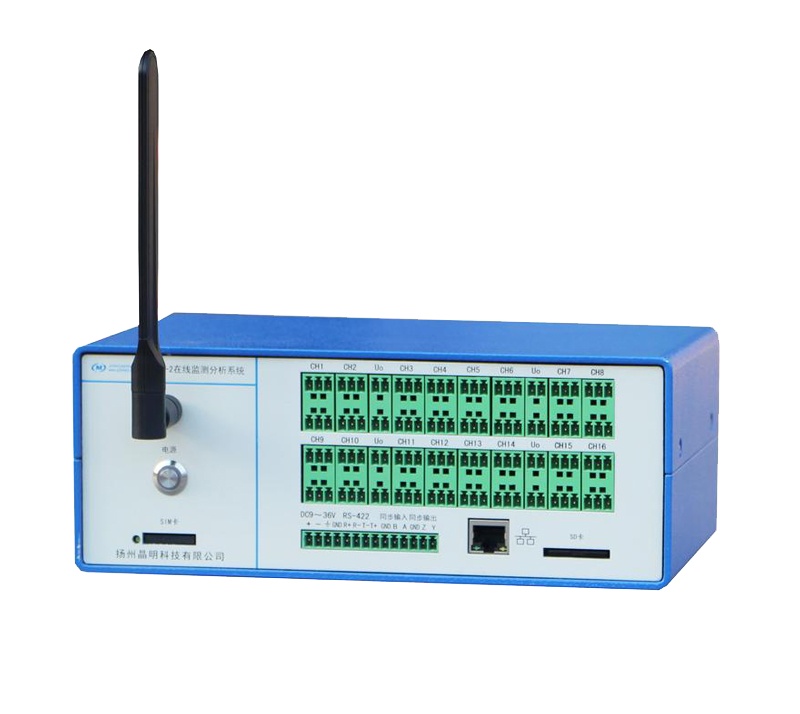

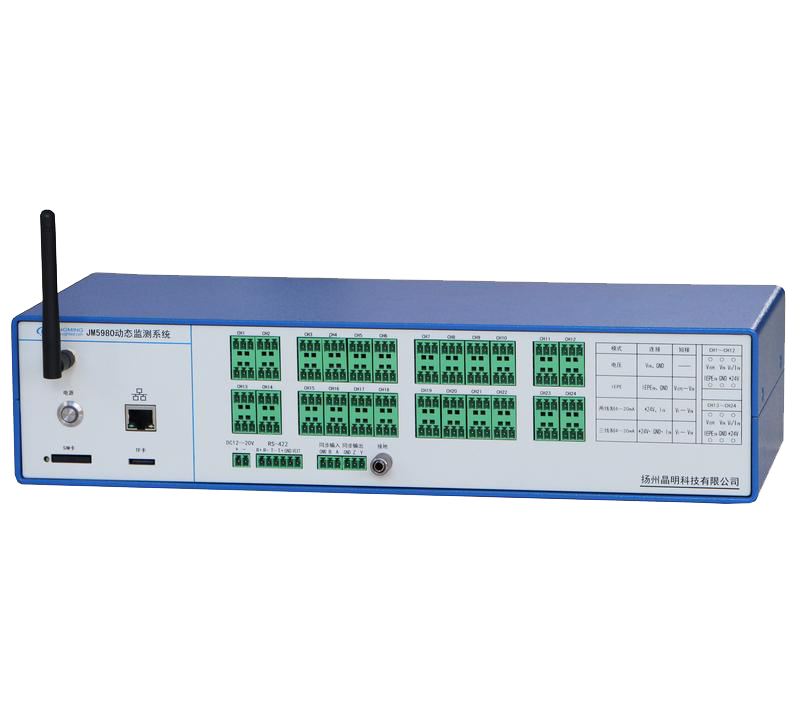

一、概述

JM5980在線監測分析系統是一款低速動態的高性能采集系統，特別適合測點分布相對分散的工程測試場合的監測項目，所有測點同步進行采集。JM5980設備從SIM端口中插入開通流量的手機卡，在本地可以通過網線控制設備的設置和采集，遠程可以通過網絡控制的設置和采集。數據可以由設備內部的TF卡保存，大32GByte。同時送指定的服務器保存數據。可提供ftp方式供用戶下載數據。

每個測點可以通過不同的組合接線，可接拾振器、IEPE型傳感器、電流變送器，可以測量加速度、溫度、力等信號，廣泛應用于橋梁、建筑的檢測試驗現場。

通過配接JM3860應變橋盒，可以測試應變應力信號和橋式傳感器。

使用公司配套的軟件，可以對儀器進行遠程設置。通過網頁或手機端可以觀察實時曲線和數據。也可以通過手機端軟件對設備進行控制，獲取設備狀態等。該設備特別適合于遠程長期監測，不需要在設備現場就可對儀器進行控制，用戶不需要配置服務器，公司為每個客戶分配有用戶名和空間，數據可以安全存放于服務器。

二、應用范圍

?港口機械、橋梁建筑、軌道交通等從建設到投入運營整個階段的狀態監測；

?工業現場、水電閘門、風電風機等大型結構的長期在線監測；

?適合各種測點集中或分散的監測場合；

三、系統特點

?可對橋梁、工程機械、建筑等大型結構的運營狀況24小時連續不斷進行監控，支持振動、電壓、電流、IEPE等信號的監測

?創新的同步機制，每測點間同步采樣

?先進的隔離技術和合理的接地，以及抗雷擊能力，使系統具有極強的可靠性和抗干擾能力，用于各種工程現場的長期監測

?系統具備斷網、斷電自恢復能力，實時顯示網絡狀態信息，系統內置看門狗保護，能夠恢復斷電、斷網前的工作狀態高可靠性的遠程網絡組網

?可通過以太網或4G和計算機連接，實現參數設置，現場調試和數據采集

?內置大容量TF卡，保證在沒有4G網絡的情況下數據穩定可靠不丟失

?全電子化、程控化設計

?極高的交、直流精度和極/佳的交流幅頻特性

?便攜式、箱式結構

四、系統組成

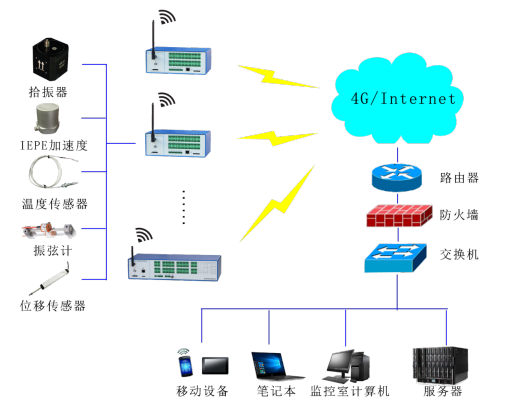

系統連接示意圖

五、主要性能指標

1.通道數：8/16/24/32（可選）

2.AD位數：24 bits

3.采樣方式：并行同步采樣

4.采樣速率： 200Hz/CH，多擋可設置

5.和上位機通訊接口：RJ45、4G

6.工作電源：外接直流電源

7.接口：插座

8.范圍：12－36VDC

9.功率：7W（24通道）

10.存儲卡類型：TF卡,大容量32G

11.信號輸入類型：電壓、IEPE、電流變送器，配接JM3860可測量應變、橋式傳感器

12.接口：快裝快卸端子排

13.量程檔位：±10Vp、±5Vp、±1Vp、±500mVp、±100mVp、±50mVp、±10mVp

14.系統準確度：優于0.3%FS（預熱半小時后測量）

15.系統穩定度：優于0.05/h（預熱半小時后測量）

16.線性度：優于0.05%FS

17.失真度：優于0.1%

18.大分析帶寬:DC～50Hz

19.噪聲：小于3uVrms(輸入短路，大增益及帶寬折合至輸入端)

20.濾波器：模擬濾波器

21.模擬濾波器：10、30、100、300Hz四擋分擋切換，切換方式為根據采樣率自動或手動

22.抗混濾波器：DSP數字濾波，150dB/oct，根據采樣率自動設置

23.IEPE工作電源：24V/4mA

24.激勵電源：+12V、+24V

25.采用過采樣技術，大大降低了對前置濾波器的要求，提升了系統的可靠性及精度

26.外形尺寸（L×W×H，mm）：390*70*150（24通道）

版本說明
